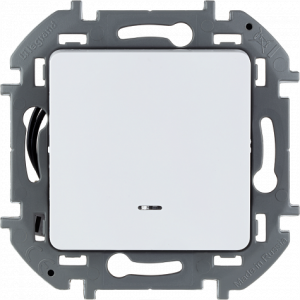

Выключатель одноклавишный с подсветкой, 10A Legrand Inspiria (Белый) 673610

Артикул: 673610
223,00 ₽ В наличии
Производитель:Legrand
Цвет:0
-+
В корзину

спецпредложения

Схема подключения проходных выключателей

Применение проходных выключателей (переключателей) характерно в случаях необходимости управления одной точкой освещения из двух и более мест. Например, одним выключателем при входе в дом включить освещение и при выходе с другого конца коридора или прихожей выключить свет вторым выключателем. Так же проходные выключатели часто используют в спальнях – один при входе, а второй у изголовья кровати, чтобы можно было включить/выключить основное освещение в комнате, не вставая с кровати.

Две точки управления освещением

Рассмотрим вариант подключения двух одноклавишных проходных переключателей. Принцип работы этой схемы заключается в замыкании одной из коммутационных линий при одновременном отключении второй.

При включении освещения переключателем №1 на входе в комнату его перекидная пластина переключается в положение, при котором цепь питания осветителя замыкается. Освещение включается.

На выходе, выключая освещение клавишей второго переключателя, его перекидная пластина переводится в другое положение и цепь питания осветителя размыкается, а освещение выключается.

От распределительной коробки к каждому проходному выключателю необходимо подводить 3-жильный кабель. (например, ВВГнг 3×1,5).

Три и более мест управления освещением

В некоторых случаях возникает необходимость в управлении освещением с 3-х и более точек. В этом случае между проходными переключателями необходимо добавить в схему требуемое количество перекрестных переключателей.

Перекрестные выключатели используются в сочетании с проходными, и их роль в схеме подключения состоит в том, чтобы переключать коммутационные линии между двумя проходными выключателями.
