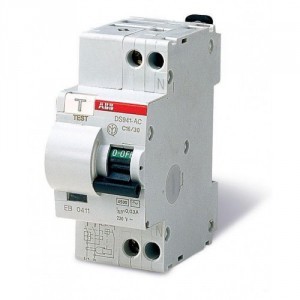

Дифф. автомат (АВДТ) DSH941R 1П+Н C10 30мА тип АС (2CSR145001R1104)
спецпредложения
Посмотрите на схемы. На них - три варианта группировки автоматов с использованием дифф.защиты, которую надо тоже защитить от перегрузки по току. Как правильно и почему?
(Внимание!!! Это не ввод в РЩ. Это просто какая-то отдельная группа внутри распределительного щита.)
Вопросы к схемам:
1. Какой вариант правильный согласно нормативным документам? Каким именно?
2. Какой вариант правильный/удобный из личного опыта и предпочтений?
3. Чем лучше руководствоваться при формировании групп, работающих через устройство с дифф.защитой?
4. Почему чаще всего групповой АВ устанавливают перед УЗО, а не после него?
5. Почему считается, что групповой АВ, стоящий перед УЗО, его защищает, а после него нет?
6. Почему для групп чаще всего ставят совместную связку "АВ + УЗО", а не сразу АВДТ?
7. В какой последовательности внутри АВДТ расположены тепловая и дифф.защита?
Андрей Мараков, в ответ на пост vk.com/wall-109281259_242313 пишет:
Последовательность в связке "УЗО + АВ" не играет роли.
Я это ещё на учебе в АВВ проходил. Мы в группе преподавателю этот вопрос задавали.
Просто обычно все привыкли, что для групп сначала автомат ставят, потом УЗО и уже автоматы в группе. Ну удобно это.
А так... По аварии или КЗ автомат в любом случае сработает хоть до УЗО, хоть сквозь УЗО.
Мы даже преподавателю контрольный вопрос задавали - как в Диффавтомате УЗО и АВ расположены?
В дополнение.
Высылаю фото. У себя АВ я здесь поставил свой, как и селективное УЗО.
У застройщика счётчик стоял между этим ВН 100А и обычным УЗО 50А/100ma. Т.е. никакого автомата. Вот так.
Я автомат и поставил.
А в квартирном щите вводного автомата вообще нет - провод приходит на клеммники КСВ и далее к УЗМ.
