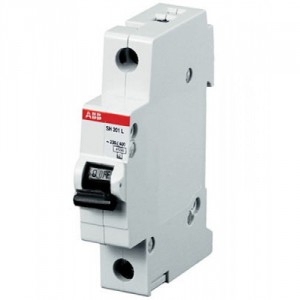

Автоматический выключатель 1-пол. SH201L 32А 4,5кА (2CDS241001R0324)
спецпредложения
В современных электроустановках, где надежность и безопасность — первоочередные требования, особое значение имеют автоматические выключатели. Одним из проверенных решений для защиты силовых цепей является автоматический выключатель ВА 53 43. Это устройство широко применяется на промышленных объектах, в распределительных щитах и трансформаторных подстанциях. Благодаря высокой коммутационной способности и прочной конструкции, выключатели ВА 53 43 обеспечивают эффективную защиту от перегрузок и коротких замыканий при токах до 2000А.
Назначение автоматических выключателей ВА 53-43
Автомат модификации ВА 53 43 1600А и 2000А является надежным устройством защиты электрических цепей, разработанное для применения в сетях переменного тока с номинальным напряжением до 660 В и постоянного тока до 440 В. Используется для защиты от токов короткого замыкания, перегрузок и недопустимых колебаний параметров сети. Выключатели такого типа активно применяют в распределительных установках, трансформаторных подстанциях, промышленных предприятиях и в энергетических объектах. Ведь они предназначены для управления и отключения высоких нагрузок, обеспечивая как оперативное, так и аварийное отключение цепей.
Технические характеристики
Автомат ВА 53 43 имеет такие технические характеристики:
- номинальный ток: 1600А, 2000А, в зависимости от конкретного исполнения;
- номинальное рабочее напряжение: до 660 В (AC), до 440 В (DC);
- вид тока: переменный и постоянный;
- количество циклов включения-отключения ручным и электромагнитным приводом – 6300;
- количество циклов включения-отключения под нагрузкой – 1250;
- исполнение по способу установки – стационарное, выдвижное;
- номинальная рабочая наибольшая отключающая способность Ics при переменном и постоянном токе − 75% от Icu.
Устройство и работа выключателя и его дополнительных сборочных единиц
Выключатель ВА 53 43 представляет собой корпусное устройство, внутри которого находятся контактная группа, дугогасительная камера и система расцепителей. Устройство спроектировано по модульному принципу, что позволяет устанавливать и демонтировать отдельные блоки без демонтажа всего автомата.
Основные элементы устройства:
1. Контактная система состоит из подвижных и неподвижных контактов. При срабатывании устройства контакты размыкаются, прерывая ток.
2. Дугогасительная камера ограничивает и гасит электрическую дугу, возникающую при размыкании цепи.
3. Тепловой расцепитель реагирует на превышение тока и срабатывает при перегрузках.
4. Электромагнитный расцепитель обеспечивает мгновенное отключение при коротком замыкании.
5. Механизм включения/отключения позволяет вручную управлять автоматом.
Предусмотрены и дополнительные блоки (опции), включаяблок сигнализации, независимый расцепитель, моторный привод и расцепитель минимального напряжения.
Механизм автомата ВА 53 43 обеспечивает три режима работы: включено, отключено и сработавшее положение. После устранения неисправности возможно повторное включение.
Техническое обслуживание и условия эксплуатации
Автоматические выключатели ВА 53 43 рассчитаны на длительную работу без необходимости ремонта или замены внутренних компонентов, расположенных под крышкой корпуса. Осмотр внутренних элементов допускается лишь в исключительных случаях. При этом крайне важно предотвратить попадание посторонних предметов внутрь корпуса и обеспечить надежную затяжку крепежных винтов после повторной установки крышки. Не реже одного раза в год необходимо смазывать трущиеся элементы для исключения преждевременного износа.
Допускается эксплуатация выключателей постоянного тока в сетях с напряжением от 110 до 440 В DC, при этом допустимы колебания в диапазоне от 0,8 до 1,15 от этих значений. Электронные расцепители при этом должны получать питание от внешнего источника, гальванически не связанного с главной цепью.
Автомат ВА 53 43 допускается к использованию в системах переменного тока частотой как 50, так и 60 Гц, однако возможны отклонения в уставках срабатывания электронных расцепителей.
Также допустима работа в повторно-кратковременном режиме и применение при редких прямых пусках асинхронных электродвигателей.
Важно! Проверку электрической прочности или сопротивления можно производить только в случае, если выключатель отсоединен от цепи питания. Любые ремонтные работы должны проводиться исключительно квалифицированными сотрудниками.
Транспортирование и хранение
Чтобы выключатели ВА 53 бесперебойно работали при вводе в эксплуатацию, важно соблюдать правила транспортировки и хранения. В зависимости от направления поставки и климатических условий, допустимы различные схемы транспортирования:
1. При внутренних перевозках, в том числе на Крайнем Севере разрешена перевозка железнодорожным транспортом или автомобилями, но если дорога имеет плохое качество, скорость не должна превышать 50 км/ч.
2. Экспорт можно осуществлять любым транспортом, в том числе автомобилями, поездами, самолетами, но общее число перегрузок не должно превышать 2.
3. В отдаленные северные районы с ограниченной транспортной доступностью может использоваться сложная логистическая схема, объединяющая разные виды транспорта, включая перевозки морем. Но количество перегрузок должно быть не более 4.
Все виды транспортировки должны обеспечивать защиту упаковки от механических повреждений и попадания влаги.
Выбор условий хранения зависит от региона поставки:
- Отапливаемые склады используются для хранения автоматов, поставляемых внутри страны и в регионы с умеренным климатом. Температура: от +5 °С до +40 °С, влажность − не выше 80 % при 25 °С.
- Неотапливаемые склады применяются для северных и экспортных поставок. Температурный диапазон: от –50°С до +50 °С. Относительная влажность −до 98 % при температуре 25–35 °С, в зависимости от климатического региона.
Срок хранения составляет 1 год для внутренних поставок и 2 года для экспортной продукции.
Хранить автоматический выключатель ВА 53 43 следует в сухих, защищенных от прямого солнечного света помещениях, на стеллажах или деревянных поддонах, исключая контакт с полом. Не допускается размещение рядом с источниками тепла или влаги, а также в условиях, где возможны резкие перепады температур.
Структура условного обозначения выключателей
Чтобы корректно выбрать автоматический выключатель, необходимо понимать структуру его условного обозначения.
Для примера, автомат ВА 53-43-2000А-3-УХЛ3 имеет такое обозначение:
- ВА − автоматический выключатель;
- 53 − серия устройства, обозначает, что это выключатель токоограничивающий с электронным и электромагнитным расцепителями тока;
- 43 − исполнение в рамках серии (по характеристикам коммутационной способности и конструкции);
- 2000А − номинальный ток;
- 3 − количество полюсов;
- УХЛ3 − климатическое исполнение по ГОСТ.
Для другой модели, например, ВА 53 43 1600А, обозначение будет аналогичным, с заменой номинального тока. Такая система позволяет точно определить параметры устройства и исключает ошибки при подборе.
