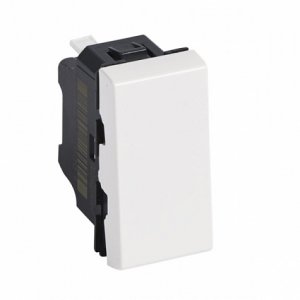

Выключатель 1 модуль, 10A Legrand Mosaic (Белый)
спецпредложения
Модули резервирования и OR‑диоды: как сделать Redundant‑PSU для видеонаблюдения
Проблема: питание камер и регистраторов должно работать без простоев. Если блок питания вышел из строя — запись и охрана под угрозой. Вот как организовать отказоустойчивое питание на практике — от простого OR‑диода до полноценного резервирования с батареей и мониторингом.
Зачем нужно резервирование питания
Камеры, NVR, PoE‑коммутаторы, контроллеры доступа — все критично к питанию. Даже кратковременный провал может оставить участок без записи или связи на минуты. Резервирование снижает риск простоя и даёт время на замену неисправного блока.
Способы резервирования: кратко
- Параллельные блоки питания с OR‑соединением через диоды — простейший и недорогой вариант.
- Идеальные OR‑диоды (MOSFET + контроллер) — почти без падения напряжения, низкие потери.
- Резервные модули (redundant PSU modules) — готовые платы для DC‑OR и контроля.
- Резервирование PoE — двойное питание PoE‑коммутатора или внешние PoE‑инжекторы с резервом.
- DC‑UPS/аккумуляторный бэкап — даёт автономное питание при пропадании сети до нескольких часов.
Как работает OR‑соединение
OR‑соединение — это когда два источника подключены к нагрузке через «OR» элементы. Если один падает, другой подхватывает нагрузку автоматически.
Смотрите, какая штука: обычный диод защищает от возврата тока, но теряет напряжение. Идеальный OR почти не теряет и греется меньше.
Типы «OR» элементов:
- Диоды Шоттки: простые, дешевле, падение 0.2–0.6 В.
- Твердотельные OR (MOSFET‑based ideal diode): падение милиомов, низкие потери.
- Механические реле/контакторы: используются при больших токах, имеет переключение с небольшим разрывом, но надёжно.
Пример расчёта потерь для 12 В системы
- Нагрузка: 5 A.
- Schottky, Vdrop ≈ 0.3 V → P = I×V = 5×0.3 = 1.5 W.
- Обычный силиконовый диод, Vdrop 0.7 V → P = 3.5 W.
- Идеальный MOSFET, RDS(on)≈20 mΩ → Vdrop = I×R = 5×0.02 = 0.1 V → P = 0.5 W.
Вывод: для высоких токов — идеальные OR‑диоды экономят энергию и уменьшают нагрев.
Схемы подключения: простые и более продвинутые
1) Базовая (маленькие системы): два 12 В блока → два Шоттки‑диода → общая шина 12 В → камеры/регистратор.
2) Профессиональная: два блока → ORing module (MOSFET) с индикаторами и контрольным входом → мониторинг через релейный выход → шина питания.
3) PoE‑решение: использовать PoE‑коммутатор с двумя AC‑входами/двумя блоками питания или устанавливать два PoE‑инжектора на ключевые порты.
4) Резерв и батарея: блок питания с зарядным модулем + аккумулятор через идеальный OR/релеи → автоматическое переключение на батарею при пропаже AC.
Простейшая ASCII‑схема:
Источник A —-|>|---+
+-— Нагрузка
Источник B —-|>|---+
Идеальная OR (MOSFET):
Источник A —- MOSFET (OR) —-+
+-— Нагрузка
Источник B —- MOSFET (OR) —-+
Выбор компонентов и кабелей
- БП: берите с запасом 20–30% по мощности.
- OR‑диоды: для токов до 5–10 А подходят Шоттки. Для выше — MOSFET OR‑модули.
- Предохранители: каждый источник ставьте через предохранитель соответствующего номинала.
- Кабели: ориентируйтесь по таблице (медные жилы):
Ток (A)Рекомендуемая сечение (мм²)Примечание
до 30.5–0.75короткие линии
3–81.0–1.5камера/короткие шлейфы
8–202.5–4.0несколько камер, NVR
20–406.0–10.0центральные шины
Формула для расчёта падения: Vdrop = I × ρ × L / S. Здесь ρ≈0.0172 Ω·mm²/m, L — длина в метрах, S — сечение.
Безопасность и нормативы
- Заземление оборудования обязательно.
- Предохранители и автоматические выключатели в цепях.
- Батареи — установка в вентилируемых местах, соблюдение правил по хранению и утилизации.
- По PoE — используйте сертифицированные коммутаторы/инжекторы по IEEE 802.3af/at/bt.
- Для объектов, где есть требования безопасности (школы, клиники), уточняйте местные регламенты по электробезопасности и пожарным нормам.
Мониторинг и обслуживание
- Включите мониторинг напряжения и тока на шине. NVR/контроллеры часто могут принимать SNMP/Modbus с маячками.
- Логи отказов помогут найти слабые места.
- Плановые тесты переключения раз в полгода.
- Для крупных систем имейте запасной блок и штатный список действий при отказе.
Пример проектирования: маленький магазин
Задача: 6 камер 12 В, каждая 0.5 A. NVR 12 В 3 A. Итого ≈6×0.5 + 3 = 6 A.
Решение: два БП по 12 В 5 A каждый, OR‑модуль MOSFET, предохранители 8 A на каждом входе, кабель 1.5 мм². Итоговая доступная нагрузка с запасом ≈8 A. Батарея 12 В 7 А·ч через зарядник даст ≈1 час работы при полной нагрузке.
Цены и что искать на рынке
Ориентиры (примерно):
- Малые блоки питания 12 В/5 A — от 2–5 тыс. руб.
- ORing MOSFET модули — 1–6 тыс. руб.
- DC‑UPS с 12 В и аккумулятором — от 6 тыс. руб. до 50 тыс. руб. в зависимости от ёмкости.
- PoE‑коммутаторы с резервным питанием — от 10 тыс. руб.
Для подбора оборудования и аксессуаров смотрите каталог систем видеонаблюдения и раздел с блоками питания на сайте y-ss.ru:
- Каталог y-ss.ru
- Системы видеонаблюдения
Короткий чек‑лист перед монтажом
- Посчитать максимальную и рабочую нагрузку.
- Выбрать БП с запасом 20–30%.
- Определиться: диоды или идеальное OR (по току и бюджету).
- Поставить предохранители и индикаторы.
- Рассчитать сечение кабелей и падение напряжения.
- Обеспечить заземление и вентиляцию.
- Настроить мониторинг и протестировать аварийное переключение.
Если система небольшая, начните с двух блоков через Schottky и предохранители. Для объектов с высокой критичностью лучше ставить MOSFET‑OR и DC‑UPS с мониторингом.
Мягкий итог: резервировать питание несложно. Главное — правильно посчитать нагрузку, выбрать подходящую OR‑топологию и обеспечить защиту. Это уменьшит простои и сэкономит время при устранении неисправностей.
